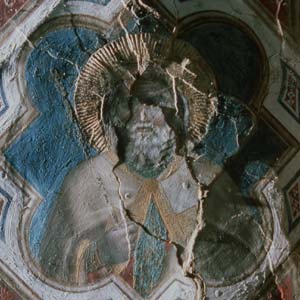

Esempio di deformazione dell'intonaco con distorsione dell'immagine.

Deformazioni

Porzioni di intonaco che per cause diverse - dissesti statici, infiltrazioni di umidità, interventi di stacco, restauro, ecc. - non si trovavano più a giacere sul piano di stesura originario, determinando talvolta una distorsione dell'immagine dipinta. Nella maggior parte dei casi il danno è conseguenza di una frantumazione dell'intonaco e di uno spostamento verso l'esterno dei frammenti, poi consolidati senza curarne la ricollocazione in piano. Una situazione di questo tipo si verifica di preferenza lungo le principali lesioni, in particolare della volta e della parete destra , e in coincidenza di parti di intonaco sottoposte ad interventi di stacco ).

Difetti di adesione negli strati preparatori

nel rilevare la perdita di adesione tra gli strati preparatori e la muratura sono stati indicati i difetti di grave e media entità e non quelli di lieve entità che non costituivano, cioè, elemento di precarietà per la conservazione degli intonaci e il cui consolidamento non presentava carattere di urgenza.

Distacchi di grave entità negli strati preparatori

anche se di limitata estensione, sono stati rilevati soprattutto in corrispondenza della parete sinistra un tempo contigua al palazzo Foscari, demolito nel 1827; dell'arcone trionfale nella parte alta prospiciente la volta; della volta nelle aree contigue la controfacciata e l'arcone. Lo stato dei distacchi appare più preoccupante dove si verifica una soluzione di continuità degli intonaci come ad esempio in corrispondenza di lesioni passanti o lungo le linee di giunzione delle giornate. Tali distacchi tranne rare eccezioni non si manifestano associati a fenomeni di decoesione o deformazione (v.) dell'intonaco.

Difetti di coesione negli strati preparatori

eliminate, con le opere di risanamento delle strutture murarie attuate nel corso del novecento, le cause di degrado da infiltrazioni di acque piovane, i difetti di coesione appaiono unicamente correlabili a fenomeni di cristallizzazione di sali solubili (v. formazioni saline) e interessano esclusivamente gli strati più superficiali dell'intonaco.

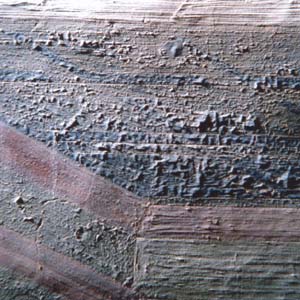

I difetti coesione sono correlati alla cristallizazione di sali solubili

Difetti di adesione e coesione della pellicola pittorica

sono da ricondurre in primo luogo a processi di cristallizzazione dei sali solubili negli strati più superficiali dell'intonaco o immediatamente al di sotto della pellicola pittorica con effetti più marcati in presenza di campiture di colore eseguite a secco. In alcune zone la situazione è aggravata dall'impregnazione della pellicola pittorica con consolidanti, sia naturali che sintetici, applicati in precedenti restauri in concentrazioni o quantità piuttosto elevate (v. residui di sostanze consolidanti). Sono inoltre evidenti fenomeni di decoesione dei pigmenti azzurri e talvolta anche rossi applicati a secco, imputabili principalmente alla denaturazione del legante organico, e spesso associati ad un impoverimento dello spessore degli strati pittorici (v. abrasioni della pellicola pittorica).

Difetti di adesione e lacune della lamina metallica

come per gli strati pittorici, il degrado è correlabile, anche se in forma più contenuta, alla presenza di formazioni saline e a pregressi fenomeni di infiltrazione di umidità.
